ATEM production studio 4K Mélangeur video Blackmagic Design

Mélangeur video Blackmagic Design ATEM production studio 4K

L’ATEM Production Studio 4K vous permet de connecter jusqu’à 8 caméras SD, HD ou Ultra HD 4K, mais aussi des enregistreurs à disque et des ordinateurs pour effectuer des travaux de qualité broadcast. Il vous offre toutes les fonctionnalités dont disposent les mélangeurs professionnels, telles que l’incrustation chromatique, les transitions, une bibliothèque de média, des incrustateurs en aval, un mixeur audio intégré, le Multi View et des connexions vidéo de pointe 6G-SDI et HDMI 4K.

Connexions



Nombre total d’entrées vidéo

8

Nombre total de sorties vidéo

6

Débit SDI

270Mb, 1.5G, 3G, 6G.

Nombre total d’entrées audio

2 x XLR. 2 x RCA.

Nombre total de sorties audio

2 x sortie XLR programme.

Connexion timecode

Aucune

Entrées vidéo SDI

4 x 10-bits SD/HD/Ultra HD 4k commutable. 2 canaux audio intégrés.

Entrées vidéo HDMI

4 x HDMI type A, 10-bit SD/HD/Ultra HD 4K commutable. 2 canaux audio intégrés.

Sorties audio SDI

2 canaux intégrés à la sortie SDI.

Entrée de référence

Tri-Sync ou Black burst.

Synchronisation de l’entrée vidéo

Sur les 8 entrées.

Sorties programme SDI

1 x commutable en SD/HD/Ultra HD 4K 10 bits.

Sorties programme HDMI

1 x HDMI de type A, commutable en SD/HD/Ultra HD 4K 10 bits.

Sorties programme

SDI down-converties

1 x HD 10 bits (de l’Ultra HD 4K vers la HD).

Quantité de Multi Views

1

Sorties par Multi View

1 x HD-SDI et 1 x HDMI.

Connexion panneau de contrôle

Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.

Normes

Standards vidéo SD

525i59.94 NTSC, 625i50 PAL

Standards vidéo HD

720p50, 720p59.94

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94

1080i50, 1080i59.94

Standards vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97

Conformité aux normes SDI

SMPTE 259M, SMPTE 292M, SMPTE 424M.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits

Espace colorimétrique

REC 601, REC 709

Résolutions d’entrée HDMI pour ordinateurs

720 x 480i 59.97Hz, 720 x 576i 50Hz, 1280 x 720 59.94Hz, 1280 x 720 50Hz and 1920 x 1080 59.94Hz, 1920 x 1080 50Hz, 3840 x 2160 23.98Hz, 3840 x 2160 24Hz, 3840 x 2160 25Hz, 3840 x 2160 29.97Hz.

Conversion de l’espace colorimétrique

Traitement matériel en temps réel.

Retard de traitement

1 ligne.

Mixage audio

10 entrées x 2 canaux. Sélectionnable entre On/Off/Audio-Follow-Video. Mesure des niveaux et crêtes. Potentiomètre principal de gain. Les sorties analogiques peuvent être utilisées pour un monitoring séparé.

Down-conversion du 4K vers la HD

Oui, 1x programme.



Caractéristiques du produit

Incrustateurs en amont

1 avec incrustation en chrominance/linéaire/en luminance.

Incrustateurs en aval

2

Incrustateurs chromatiques

1

Prise en charge du réseau d’ordres

Aucune

Prise en charge du mix minus

Aucune

Incrustateurs linéaires/en luminance

3

Incrustateurs linéaires/en luminance

Aucun

Nombre total de couches

4

Générateurs de motifs

3

Générateurs de couleurs

2

DVE avec bordures 3D et ombres portées

Aucun

Interface écrane

Résolution minimale du moniteur de 1366 x 768.

Nombre de fenêtres

1 x 10

Fenêtres routables

8

Tally

Rouge pour le programme et vert pour la prévisualisation.

Libellés représentant les sources sur les fenêtres

Oui

Panneau de contrôle

Panneau de contrôle logiciel ou panneau matériel en option

Lecteur Multimédia

Lecteurs multimédia

2

Capacité de la bibliothèque de média pour les images fixes

20 avec signaux de remplissage et de découpe.

Capacité de la bibliothèque de média pour les clips

Aucun

Lecteur multimédia Longueur de séquence maximale en 720 HD

Aucun

Lecteur multimédia Longueur de séquence maximale en 1080 HD

Aucun

Lecteur multimédia Longueur de séquence maximale en Ultra HD

Aucun

Format des images fixes pour la bibliothèque de média

PNG, TGA, BMP, GIF, JPEG and TIFF.

Format des fichiers vidéo pour la bibliothèque de média

Aucun

Format des fichiers audio pour la bibliothèque de média

Aucun

Canaux

Fill et key pour chaque lecteur multimédia.



Contrôle Multi View

Monitoring Multi View

1 x 10 fenêtre.

Standard vidéo Multi View

Aucun





Affichages

Interface

Résolution minimale du moniteur de 1366 x 768.

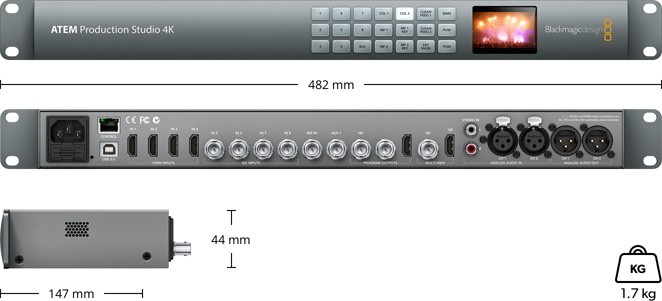

Face avant

Moniteur LCD intégré pour la vidéo et 42 boutons LED pour la commutation auxiliaire.





Logiciel

Panneau de contrôle inclus

ATEM Software Control Panel inclus gratuitement pour Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan ou version ultérieure et Windows 8.1 64-bit ou Windows 10 64-bit.

Sortie Tally

Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).

Mises à jour de logiciels

Au moyen de l’USB en connexion directe sur les ordinateurs Mac OS X ou Windows. Comprend le logiciel ATEM Switcher Utility.

Configuration

Au moyen du logiciel ATEM Software Control Panel, à l’exception de l’adresse IP du châssis qui doit être configurée par le logiciel ATEM Switcher Utility connecté au châssis via USB.



Alimentation requise

Alimentation

1 x 110 – 240V AC interne

Consommation d’énergie

60W



Spécifications environnementales

Température d’utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 95% sans condensation



Inclus

ATEM Production Studio 4K

Logiciel et manuel sur carte SD
